Gli armadi di distribuzione a bassa tensione, noti anche come quadri a bassa tensione, si riferiscono a quadri elettrici che integrano dispositivi di commutazione, dispositivi di protezione, strumenti di misura e componenti di cablaggio. Sono utilizzati principalmente per ricevere energia ad alta tensione (convertita da trasformatori) e distribuirla a varie apparecchiature elettriche a bassa tensione, realizzando al contempo il controllo, la protezione e il monitoraggio del processo di alimentazione. La sua tensione nominale non è superiore a 1000 V CA o 1500 V CC, che rappresenta l'apparecchiatura terminale principale del sistema di distribuzione dell'energia a bassa tensione.
1. Distribuzione dell'energia, che distribuisce ragionevolmente l'energia a bassa tensione convertita all'illuminazione, ai motori, agli apparecchi elettrici e ad altre apparecchiature in diverse aree;
2.Protezione, che può interrompere rapidamente l'alimentazione in caso di guasti come cortocircuito, sovraccarico e perdite, evitando danni alle apparecchiature e incidenti di sicurezza
3.Monitoraggio, tramite strumenti integrati, visualizzazione in tempo reale di tensione, corrente, potenza e altri parametri, facilitando il personale a comprendere lo stato operativo.

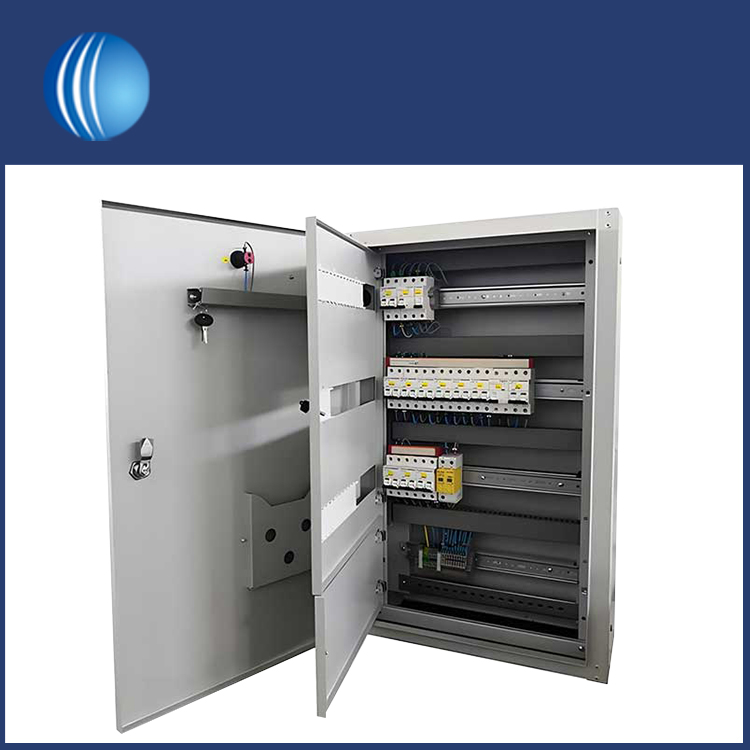

I componenti interni degli armadi di distribuzione a bassa tensione sono standardizzati e modulari e comprendono principalmente interruttori automatici (utilizzati per la protezione da sovraccarico e cortocircuito), contattori (che controllano l'avvio e l'arresto delle apparecchiature elettriche), relè termici (protezione dei motori dal sovraccarico), morsettiere (cavi di collegamento), strumenti di misura (voltmetro, amperometro, misuratore di potenza) e canaline di cablaggio (fili organizzatori), che lavorano insieme per garantire il funzionamento stabile dell'armadio.
Nella produzione industriale alimenta le apparecchiature e controlla il funzionamento delle linee di produzione; negli edifici commerciali fornisce elettricità per l'illuminazione, l'aria condizionata, gli impianti elettrici e altre strutture; nelle comunità distribuisce l'elettricità alle singole famiglie; inoltre trova largo impiego nelle strutture pubbliche come ospedali e scuole.
Gli armadi di distribuzione a bassa tensione devono soddisfare severi requisiti prestazionali:
1. Sicurezza elettrica, con buone prestazioni di isolamento e potere di interruzione in cortocircuito;
2. Stabilità strutturale, il corpo dell'armadio è realizzato in acciaio laminato a freddo o acciaio inossidabile, resistente alla corrosione e agli urti;
3.Facile manutenzione, il design modulare è conveniente per la sostituzione dei componenti e l'ispezione della linea;
4.Conformità agli standard internazionali per garantire che il prodotto soddisfi i requisiti delle specifiche di sicurezza elettrica.
In breve, gli armadi di distribuzione a bassa tensione sono una parte indispensabile del sistema di alimentazione a bassa tensione e le loro prestazioni e qualità sono direttamente correlate alla sicurezza e alla stabilità dell'alimentazione elettrica in vari campi.
