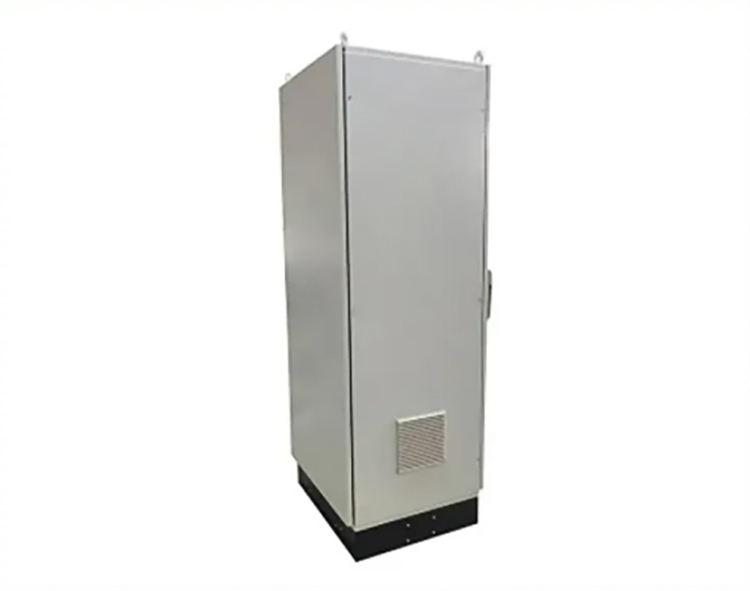

La differenza progettuale fondamentale tra i due risiede nella disposizione spaziale e nella zonizzazione funzionale. I quadri a porta singola adottano un design della porta integrato, con la porta che copre completamente la parte anteriore dell'armadio. I componenti elettrici interni sono disposti principalmente verticalmente, con conseguenti vantaggi significativi nell'utilizzo dello spazio. Il suo pannello operativo integra strumenti, pulsanti di controllo e altri componenti, fornendo una visione chiara dell'intero layout dei componenti quando la porta è aperta, rendendolo adatto a scenari di distribuzione dell'energia di capacità da piccola a media.

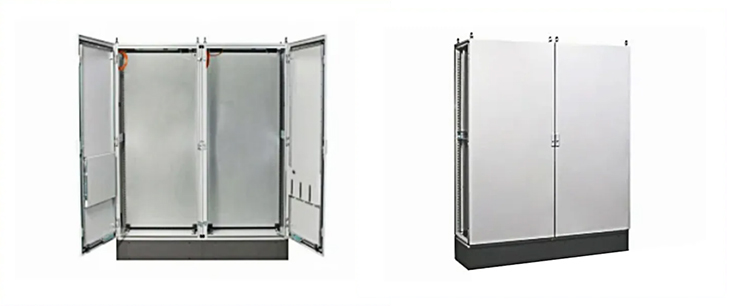

Il quadro a doppia porta adotta un design a zone, con le porte sinistra e destra che si aprono e si chiudono in modo indipendente. Una disposizione tipica prevede il pannello di manovra dell'interruttore principale sulla porta sinistra e le morsettiere e i circuiti secondari sulla porta destra. Questo design consente il funzionamento e la manutenzione in parallelo, evitando perdite di efficienza causate dal frequente movimento dell'utensile. Rispetto alle strutture a porta singola, il design della profondità dell'armadio soddisfa meglio i requisiti di dissipazione del calore dei componenti ad alta potenza e la disposizione orizzontale dei componenti riduce le interferenze di impilamento, migliorando l'efficienza di dissipazione del calore di oltre il 30%.
La selezione dovrebbe concentrarsi su tre dimensioni fondamentali: capacità di distribuzione dell’energia, scenari di funzionamento e manutenzione e condizioni spaziali. In termini di adattamento della capacità, i quadri a porta singola sono adatti per sistemi di distribuzione dell'alimentazione di circuiti derivati con una corrente nominale di 630 A e inferiore, ampiamente utilizzati nei circuiti di controllo di piccoli motori nelle officine e nell'alimentazione del punto finale negli edifici per uffici. Il quadro a doppia porta è adatto per circuiti di distribuzione dell'alimentazione principale da 1.000 A e superiori ed è la scelta principale per le sale di distribuzione dell'alimentazione principale degli stabilimenti e per la distribuzione dell'alimentazione su grandi linee di produzione.
Sulla base dell'analisi delle esigenze di funzionamento e manutenzione, per i punti di distribuzione dell'energia che richiedono ispezioni frequenti, la disposizione di controllo centralizzato dei quadri a porta singola può migliorare l'efficienza operativa. Per scenari che prevedono controlli periodici del cablaggio e debugging del circuito secondario, il design suddiviso di una struttura a doppia porta isola efficacemente le aree sotto tensione dalle aree di manutenzione. Gli armadi a parete a porta singola sono preferibili per locali di distribuzione dell'energia stretti, mentre le strutture a pavimento a doppia porta sono consigliate per locali tecnici spaziosi.
Non esiste superiorità o inferiorità assoluta tra i quadri a porta singola e quelli a doppia porta; la selezione implica essenzialmente una corrispondenza precisa tra i requisiti dello scenario e le prestazioni delle apparecchiature. In pratica, è necessario considerare in modo completo il livello di capacità di distribuzione dell'energia, le dimensioni dello spazio di installazione e le abitudini di funzionamento e manutenzione per garantire che il design della struttura della porta si adatti pienamente allo scenario applicativo reale, massimizzando così il ruolo del quadro nel garantire un funzionamento stabile nel sistema di distribuzione dell'energia.
